然而，真石漆在施工应用中，经常会出现一些影响质量、装饰效果的问题，喷涂时掉砂太多、涂层太软、 涂层遇水发白等等，这些问题有时是由原材料选择和配方设计不当引起的，有些则是由于施工方法不正确引起的。以下是嘉柏丽涂料专家从配方和材料的角度对解决这些问题进行探讨：

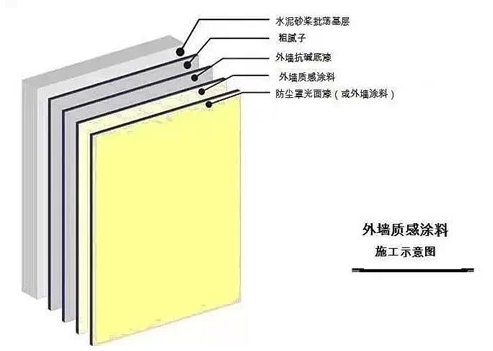

1.乳液成份添加要恰当



据研究，用于真石漆制备的乳液的粘结强度不应低于3MPa，最低成膜温度不应低于20 摄氏度。较高的最低成膜温度可能回造成在气温较低时不易成膜的缺点，可以通过适当多加成膜助剂的方法来解决。成膜助剂在涂层干燥 后可完全挥发，一般不会影响涂膜的性能。目前水乳性涂料生产中使用较多的醇脂-12在真石 漆中使用也有较好的效果，用量一般为一百份 乳液中添加五份即可，冬天适当再多加些。



2.降低涂层遇水发白现象



用作真石漆成膜助剂的丙烯酸酯乳液在干 燥后应具有良好的耐水性，因此涂层在干燥后 遇水不应发生发白的现象。但有些真石漆涂层 在每次下雨以后，都会发白，涂层变得疏松， 而在雨停后，经太阳一晒，涂层又恢复原来的 颜色。经分析，这是由于涂层的耐水性不好、 吸收了水分所引起的。从聚丙烯酸酯的结构来 分析，真石漆涂层应具有良好的抗水性。所以，首先应选择质量优秀的乳液，近年来发展 起来的有机硅改性丙烯酸酯乳液（硅丙乳液） 本身具有较好的憎水性，可有效抗拒水分的侵 入。其次，应选择专用的增稠剂。增稠剂的增 稠效果好，用量少，因此不会引起涂层性能的 大幅度变化。



3.提高涂料稠度



一般来说，用硬度较高、表面较紧密光滑的砂子时容易掉砂。另外，制备真石漆时，级配恰当的真石漆不仅喷 涂时掉砂现象较少，而且涂层较紧密。因此建议在制备真石漆时，尽可能采用天然砂，并且使砂子有一定的级配。研究表明，采用以下级 配，施工时掉砂较少，涂层的质量也较好：粒 径大于10目的5%，10-15目之间的25%，50-100目的50%，小于100目的20%。 此外，涂料的稠度对喷涂时的掉砂现象也有一定的影响。涂料太稠时施工有困难，太稀 则砂子上墙时的初粘度太低，都将造成砂子掉 落。因此，在施工无困难的情况下，尽可能提高涂料的稠度，有助于掉砂问题的解决。
